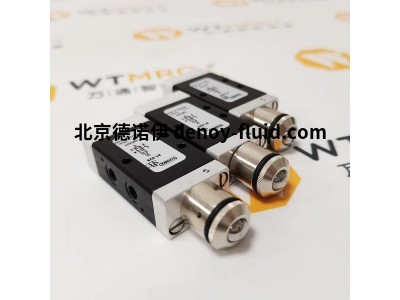

Kuhnke UF3-110VAC1 电磁阀：精密流体控制的德国工程

在工业自动化、过程控制乃至医疗设备的精密流体系统中，电磁阀扮演着核心角色，犹如控制液体或气体流动的“智能开关”。德国Kuhnke公司凭借其深厚的技术积累和工程品质，在全球电磁阀领域享有盛誉。其UF3系列电磁阀，特别是型号UF3-110VAC1，以出色的可靠性、精确的控制能力和广泛的适用性，成为众多苛刻应用场景的。本文将深入剖析这款电磁阀的技术特性、工作原理、应用优势及选型考量。

一、 产品定位与核心特性

Kuhnke UF3-110VAC1 是一款先导式、两位三通（3/2 通） 通用型电磁阀。其核心设计目标是在中等流量需求下，提供快速响应、低功耗、长寿命且免维护的流体控制解决方案。

·         电压规格 (110VAC1): 明确指示其线圈工作电压为 110伏特交流电 (VAC)，频率通常兼容 50/60 Hz (需具体确认规格书)。这使其非常适合在北美、日本等使用110VAC标准的地区，或由特定控制变压器/电源供电的设备中使用。

·         先导式结构： 区别于直动式电磁阀，UF3-110VAC1 利用电磁力先控制一个小流路（先导阀），再利用流体自身的压力差来推动主阀芯动作。这种设计实现了 “小功率控制大流量” 的优势：

o    低功耗： 线圈功率显著降低，节能且线圈发热小，温升低。

o    高流量能力： 在紧凑的体积下，能处理相对较大的流量（Cv值/Kv值较高）。

o    快速响应： 先导动作迅速，主阀芯在压差作用下快速开闭。

·         两位三通 (3/2 Way)： 提供三个端口（P-压力源入口， A-工作出口， R-排气口）和两种工作状态：

o    断电状态 (Normally Closed - NC): 当线圈未通电时，P口关闭，A口与R口连通（排气）。

o    通电状态： 当线圈通电时，P口与A口连通（供压），R口关闭。

o    这种功能使其非常适合驱动单作用气缸（弹簧复位型）、控制气动夹爪的夹紧/松开、切换气路、或作为其他复杂气动回路的控制基础元件。

·         通用型设计： 适用于压缩空气（经适当润滑或无需润滑）以及中性气体（如N2）。阀体材料（通常为黄铜或特殊合金）和密封件（NBR丁腈橡胶是标准，可选Viton氟橡胶、EPDM三元乙丙等）提供了良好的介质兼容性和耐用性。

二、 深入解析：结构与工作原理

1.      核心组件：

o    阀体： 坚固的金属（如黄铜）主体，包含流体通道和阀座。

o    主阀芯： 负责开启和关闭主通道，实现P-A或A-R的通路切换。其运动受上下腔室压力差控制。

o    先导阀： 小型电磁阀单元，通常包含一个小阀芯和电磁线圈。它控制着连接主阀芯上下腔室的先导气路。

o    电磁线圈： 通电时产生磁场，吸引先导阀的衔铁，改变先导气路状态。UF3-110VAC1 的线圈针对110VAC优化设计，通常具有过压保护、符合相关电气安全标准。

o    密封件： 关键部位（阀芯与阀座接触面、各部件连接处）采用高品质弹性体密封圈（标准NBR），确保零泄漏和长寿命。

o    手动操作器 (可选)： 部分型号提供手动按钮或旋钮，用于在调试、维护或断电时手动强制切换阀位状态。

2.      工作流程 (以常闭型为例)：

o    初始状态 (断电 - NC)：

§ 先导阀线圈断电，先导阀芯处于初始位置（例如，关闭先导气源，使先导排气口打开）。

§ 此时，主阀芯上腔室通过先导排气口与R口（或大气）连通，压力低。

§ 主阀芯下腔室（连接P口）承受介质压力。

§ 在上下腔室压差（下腔压力 > 上腔压力）作用下，主阀芯被压紧在阀座上，关闭P口。

§ 同时，主阀芯内部通道将A口与R口连通，工作口A排气。

o    动作状态 (通电 - 切换)：

§ 110VAC电压施加到线圈上，产生电磁力。

§ 电磁力吸引先导阀的衔铁，带动先导阀芯动作（例如，打开先导气源入口，关闭先导排气口）。

§ 介质压力（来自P口）通过先导阀进入主阀芯上腔室。

§ 此时，主阀芯上腔室压力迅速升高至接近P口压力。

§ 由于主阀芯上腔室的有效作用面积通常设计得比下腔室大，因此产生一个向下的净作用力（上腔压力 * 上面积 > 下腔压力 * 下面积）。

§ 该净作用力克服弹簧力（如果存在）和摩擦力，推动主阀芯向下移动，离开阀座。

§ P口与A口连通，介质流向工作口A。

§ 同时，主阀芯关闭了A口与R口之间的通道。

o    复位 (断电 - 恢复NC)：

§ 线圈断电，电磁力消失。

§ 先导阀芯在弹簧力作用下复位（关闭先导气源，打开先导排气口）。

§ 主阀芯上腔室的介质通过先导阀的排气口迅速排向R口（或大气），上腔压力骤降。

§ 下腔室（P口）压力再次占据主导，推动主阀芯向上复位，关闭P口，重新连通A口和R口。

三、 关键性能参数与技术优势

UF3-110VAC1 的性能体现在其关键指标上：

·         优异的流量特性 (Cv/Kv值)： 在紧凑尺寸下提供相对较高的流量能力，满足中小型执行器的供气需求。

·         快速响应时间： 先导式结构赋予其毫秒级的开/关响应速度（通常在10-30ms量级），确保精确的动作时序控制。

·         超长使用寿命： Kuhnke 以品质著称，UF3系列经过严格测试，其机械寿命（切换次数）可达数千万次甚至上亿次，密封寿命同样长久，大大降低维护成本和停机时间。

·         低功耗： 110VAC线圈设计优化功耗，典型吸合功率和保持功率较低，节能且减少发热。

·         宽泛的工作压力范围： 通常能在接近真空至中等压力（例如0至10 bar）范围内稳定工作，适应性广。

·         高密封等级： 内部密封泄漏量极小，符合甚至超过相关工业标准。

·         坚固耐用： 金属阀体、高品质线圈和精心设计的内部结构，使其能耐受工业环境的振动、冲击和一定程度的污染。

·         宽温适应性： 标准密封件（NBR）适用于常见的工业环境温度范围（如-10°C至+60°C），特殊密封材料（如FKM/EPDM）可扩展至更宽或更的温度范围。

·         低噪音： 优化的流道设计和先导结构有助于降低运行噪音。

四、 典型应用领域

凭借其可靠性和灵活性，UF3-110VAC1 广泛应用于需要精确、可靠气动控制的领域：

1.      工业自动化：

o    驱动单作用气缸（夹紧、顶升、定位、分拣）。

o    控制气动夹爪的开合。

o    气动阀门的开关控制。

o    物料搬运系统中的制动、定位。

o    包装机械（填充、封口、贴标）中的执行器控制。

o    纺织机械、印刷机械中的气动动作元件。

2.      过程控制：

o    小型反应釜、罐体的进排气控制。

o    采样系统的气流切换。

o    低压气体（如惰性气体保护）的启停控制。

3.      医疗与实验室设备：

o    分析仪器（如色谱仪、生化分析仪）中的气体流路切换与压力控制（需确认材料生物兼容性和洁净度要求）。

o    呼吸治疗设备的气路控制（需严格认证）。

o    实验室自动化设备中的执行机构驱动。

4.      其他领域：

o    测试设备的气动夹具和模拟负载。

o    门禁系统（气动门锁）。

o    自动售货机、咖啡机等商用设备的气动功能。

o    舞台机械、特效装置的控制。

五、 选型与使用注意事项

为确保 UF3-110VAC1 在应用中发挥佳性能，选型和使用时需仔细考虑：

1.      介质兼容性： 确认压缩空气的清洁度、干燥度和是否含油。如用于特殊气体，必须严格核查阀体材料（黄铜、不锈钢等）和密封材料（NBR, FKM, EPDM）与该气体的兼容性。污染或不兼容的介质会严重损坏阀或导致失效。

2.      工作压力范围： 确认系统的小和大工作压力必须在阀门规格范围内。压力过低可能导致先导阀无法正常工作；压力过高可能损坏密封或阀体。

3.      流量需求 (Cv/Kv值)： 根据下游执行器（气缸等）的耗气量、所需动作速度以及管路压降，计算所需的阀门Cv/Kv值，确保所选型号能满足流量要求。

4.      电压与电源： 务必匹配 110VAC 电压。确认电源的稳定性（电压波动应在±10%以内）和频率（50Hz/60Hz）。建议使用稳压电源，并确保良好接地。

5.      工作环境：

o    温度： 环境温度和介质温度必须在阀门及密封件允许的范围内。

o    湿度与防护： 如果环境潮湿、多尘或有喷溅风险，应选择防护等级更高的线圈（如IP65）或加装防护罩。标准线圈通常为IP54。

o    振动与冲击： 在强振动环境中，需考虑额外的固定或减震措施。

6.      功能需求： 明确需要常闭型（NC）还是常开型（NO）。UF3-110VAC1 通常默认为常闭型（3/2 NC）。确认是否需要手动操作功能。

7.      接口尺寸与标准： 选择与管路系统匹配的接口螺纹（如G1/8, G1/4, NPT1/8等）。

8.      安装：

o    按照阀体上的箭头指示连接管路（P, A, R）。

o    确保安装位置稳固，避免因振动导致接头松动或阀体损坏。

o    保持线圈竖直向上安装是通用推荐，避免异物落入排气口。

o    在阀前安装过滤器（5μm或更细）和调压阀是强烈推荐的，以保护阀门免受杂质和过高压力冲击。对于精密应用，可考虑加装油雾器（若需润滑）。

9.      维护： Kuhnke电磁阀以免维护著称。主要维护工作在于保证气源清洁干燥。在恶劣环境下长期使用后，如发现响应变慢或泄漏，可能需要专业拆解清洗（需谨慎操作并可能影响密封）或更换。线圈损坏通常直接更换。

六、 总结：可靠性与精密控制的代名词

Kuhnke UF3-110VAC1 电磁阀诠释了德国工程对“可靠、精确、高效”的不懈追求。其先导式两位三通设计，结合110VAC线圈选项，为需要中等流量气动控制的110VAC供电设备提供了一个极其坚固、长寿命且性能核心控制元件。无论是在高速运转的自动化产线、要求严苛的实验室环境，还是复杂的医疗设备中，UF3-110VAC1 都能凭借其稳定的切换性能、低功耗特性和超长的运行时间，成为工程师值得信赖的选择。

选择 UF3-110VAC1，不仅是在选择一个阀门，更是选择了一种对设备稳定运行和生产效率的长期保障。其背后所代表的 Kuhnke 品质标准，使其在激烈的工业元件市场中始终占据一席之地，持续为全球的精密流体控制系统提供动力。在规划您的下一个气动控制项目时，深入理解并合理应用这款优秀的电磁阀，无疑是迈向成功的关键一步。
